Количество тех или иных функциональных панелей, а также габариты щита ГРЩ, зависят от проектного решения.
- Один ввод на одну секцию распределения;
- Два ввода на одну секцию распределения;
- Два ввода на две секции распределения с секционированием;
- Два основных ввода + 1 резервный ввод (от ДЭС) на две секции распределения с секционированием;
- Два основных ввода + 2 резервных ввода (от ДЭС) на две секции распределения с секционированием.
В качестве аппаратов используются автоматические выключатели либо выключатели-разъединители.
Для организации автоматического ввода резерва вводные и секционные автоматические выключатели комплектуются мотор-приводами, дополнительными контактами и независимым расцепителем.
Логика АВР соответствует выбранной схеме и реализуется на интеллектуальном реле (контроллере). Применение контроллера позволяет реализовать дистанционный мониторинг и управление блоком АВР.
В зависимости от требований Заказчика, объем передачи данных может варьироваться от сбора информации о состоянии/аварийном срабатывании автоматических выключателей, до полного управления и сигнализации работы щита по линиям связи (RS-485, Ethernet …)

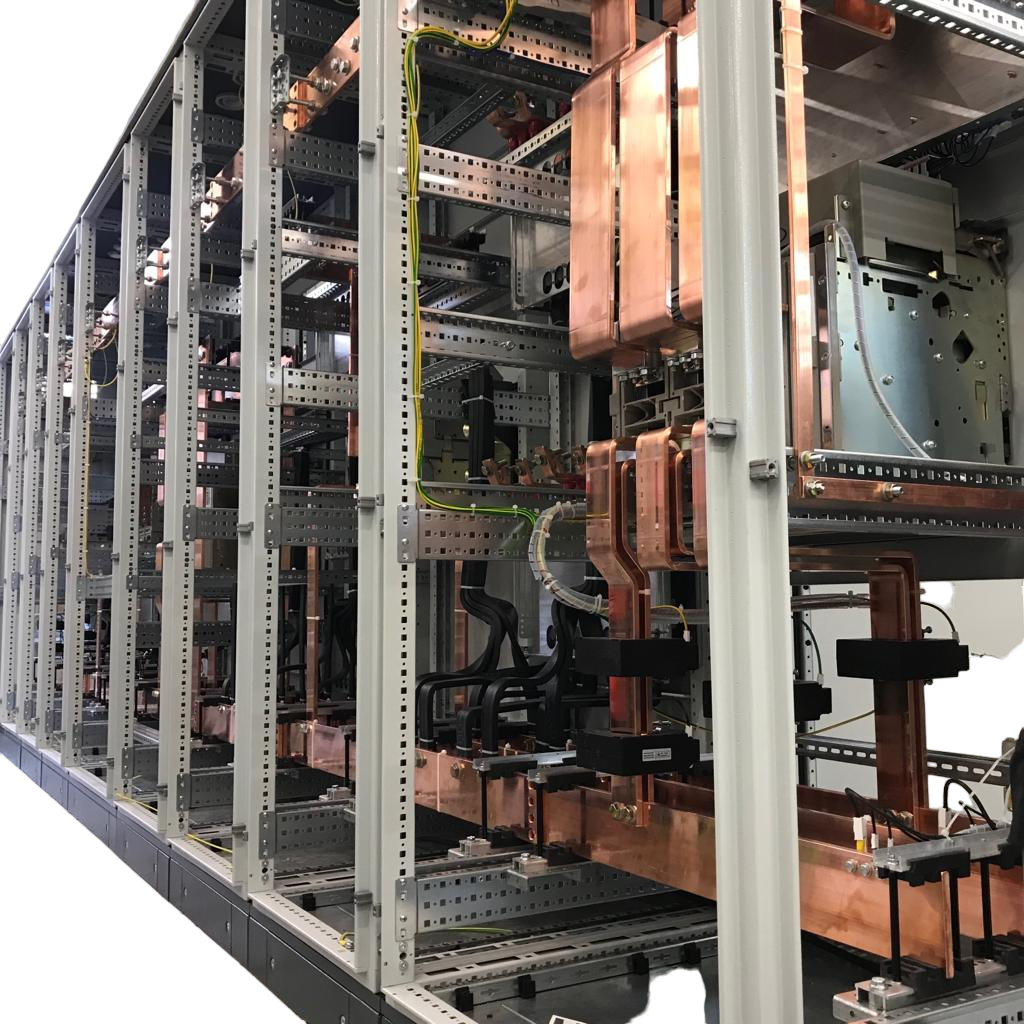

Электрическое соединение между панелями, обеспечивается бескислородной медной шиной, соответствующего номинальному току сечения. Отсутствие примесей кислорода в такой меди существенно увеличивает показатели ее электропроводности и прочности.
- Форма 1 – без внутреннего разделения, с пластронами;
- Форма 2а – отделение сборных шин от оборудования (зажимы внешних подключений не отделены от сборных шин);
- Форма 2б – отделение сборных шин от оборудования;
- Форма 3а – отдельные отсеки для сборных шин (допускается расположение в одном отсеке со сборными шинами, клемм внешних подключений), для каждого функционального блока либо аппарата);
- Форма 3б – отдельные отсеки для сборных шин, для каждого функционального блока либо аппарата, для клемм внешних подключений;
- Форма 4а – отдельные отсеки для сборных шин, для каждого функционального блока либо аппарата (допускается расположение в одном отсеке с функциональными блоками, клемм внешних подключений);
- Форма 4б – отдельные отсеки для сборных шин, для каждого функционального блока либо аппарата, для каждого отходящего присоединения;
Базовое исполнение щитов ГРЩ-ID – секционирование по форме 1.

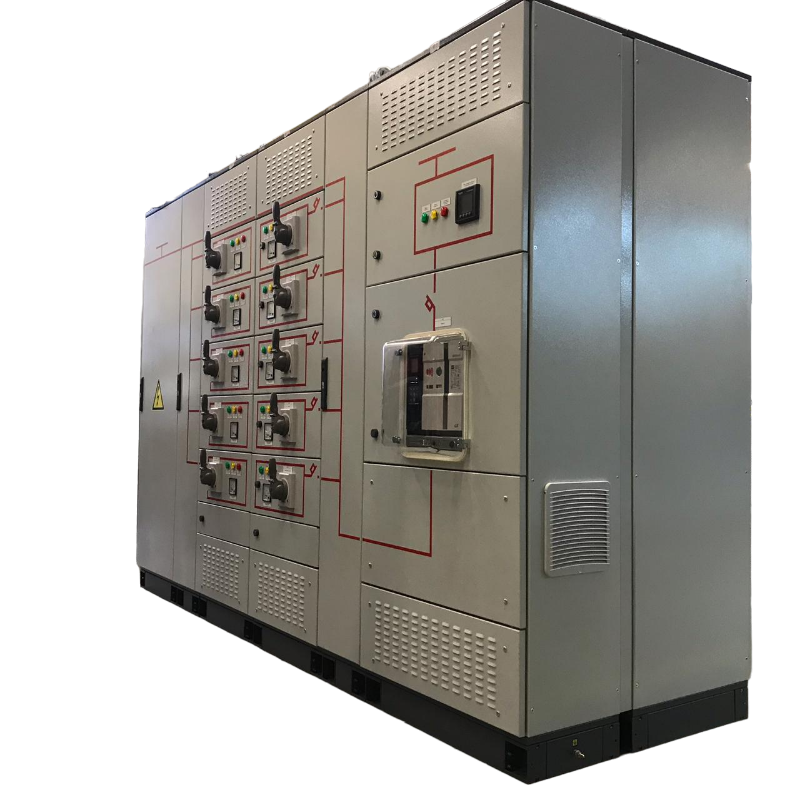

Конструктив наших НКУ позволяет изготавливать щиты ГРЩ-ID с выкатными модулями, каждый из которых может нести функцию сигнализации состояния или управления. Такое исполнение ГРЩ-ID, используются в условиях, когда длительная остановка технологического процесса недопустима.
Конструктивные решения
| Обслуживание щита | Одностороннее, двухстороннее |
| Способ подключения питания, отходящих линий | Кабель / шинопровод / шинный мост |
| Ввод питания/вывод отходящий линий | Сверху или снизу/сверху или снизу |
| Расположение сборных шин | Сверху / снизу |
| Материал шин | Медь (базовое исполнение М1, по требованию М0б) |
| Исполнение вводных, секционных аппаратов | Стационарное / выкатное, с ручным/моторным приводом |
| Исполнение аппаратов отходящих линий | Стационарное / выкатное / стационарное в выкатном модуле / втычное, с ручным / моторным приводом |
| Охлаждение | Воздушное естественной конвекцией / принудительное (тип системы охлаждения определяется расчётом на этапе изготовления) |
|
Номинальный ток
|
до 6300 А |
|
Номинальное напряжение
|
0,4 кВ, 0,69 кВ |
|
Система заземления
|
TN-C, TN-S, TN-C-S, IT |
|
Номинальный кратковременно выдерживаемый ток
|
до 100 кА (1с) |
|
Номинальный ударный ток
|
до 220 кА |
|
Отключающая способность аппаратов
|
В соответствие с характеристиками применяемого оборудования |
|
Форма секционирования
|
до 4В |
|
Степень защиты 0
|
до IP54 |
|
Климатическое исполнение
|
УХЛ4 |
|
Рабочий температурный диапазон
|
-25С … + 40С (при относительной влажности воздуха до 90% при 200С) |
|
Сейсмостойкость
|
До 9 баллов (по шкале MSK-64) |
