Вводно-распределительные устройства ВРУ-ID предназначены для приема, распределения и коммерческого учета электрической энергии напряжением 380/220 В переменного тока частотой 50 Гц, защиты линий от перегрузок и токов короткого замыкания.
ВРУ-ID находят широкое применение на промышленных предприятиях, центрах обработки данных (ЦОД), а также в административном секторе (бизнес центры, жилые комплексы).
Отличительной особенностью шкафов производства ООО «АЙДИ-ИНЖИНИРНГ» является: малые габариты, высокая надежность и наработка на отказ, широкий ряд типовых исполнений, простота монтажа и разводки кабелей.

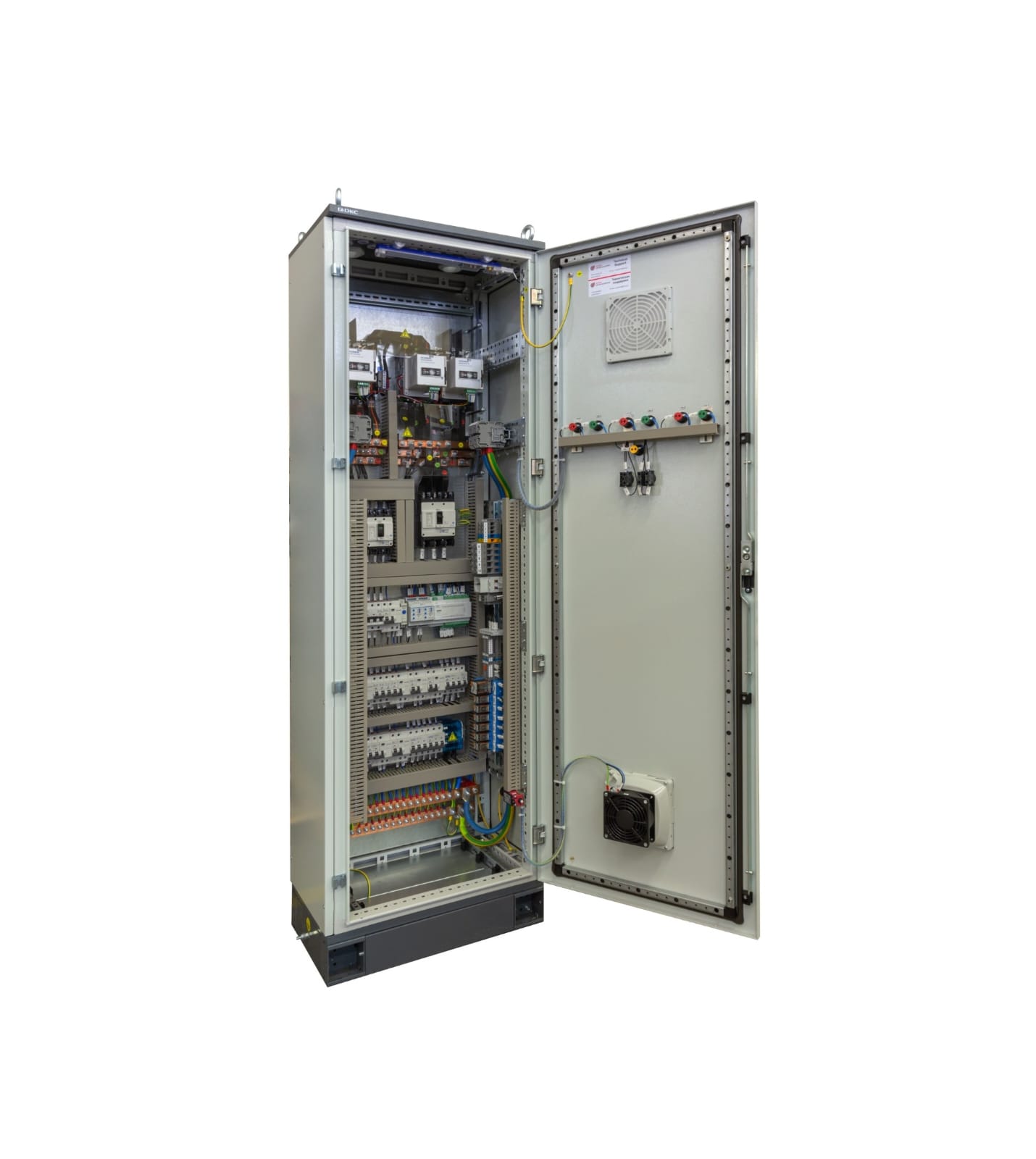

Конструктивно ВРУ-ID выполнены на базе металлических шкафов одностороннего или двухстороннего обслуживания, навесного или напольного типа.
Шкафы в исполнении с АВР имеют на двери световую сигнализацию состояния схемы АВР, а также кнопки для управления вводными автоматическими выключателями в ручном режиме.
По требованию заказчика могут быть установлены приборы КИП (вольтметр, амперметр).
В типовой линейке шкафов ВРУ-ID представлен широкий ассортимент вариантов функциональных схем.
При необходимости возможно изготовление шкафов по индивидуальным требованиям.

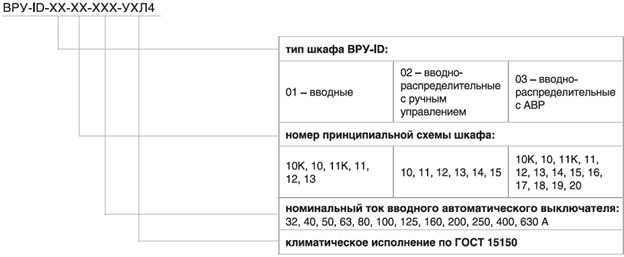

Структура условного обозначения шкафа ВРУ-ID:
|
Номинальное рабочее напряжение, (В)
|
380/220 |
|
Частота, (Гц)
|
50 |
|
Номинальный ток сборных шин шкафа, (А)
|
32-630 |
|
Номинальный кратковременный выдерживаемый ток короткого замыкания для блока ввода и сборных шин шкафа, (кА)
|
10, 15, 20 |
|
Номинальное напряжение изоляции, (В)
|
750 |
|
Вид системы заземления
|
TN-C, TN-C-S, TN-S |
|
Степень защиты оболочки шкафа по ГОСТ 14254
|
IP30, IP54 |
|
Цвет оболочки шкафа, (RAL)
|
9001, 7035 |
|
Климатическое исполнение по ГОСТ 15150
|
УХЛ4 |
|
Рабочий диапазон температур эксплуатации, (С)
|
-25…+40 |
|
Высота установки над уровнем моря, (м)
|
до 1000 |
|
Относительная влажность воздуха при температуре плюс 25С, (%)
|
не более 80 |
|
Ввод/вывод кабелей
|
сверху/снизу |
|
Способ обслуживания
|
односторонний/двухсторонний |
|
Рабочее положение
|
вертикальное |
|
Срок службы, (лет)
|
25 |
|
Технические условия шкафа
|
ТУ 3434-003-78575989-2011 |
