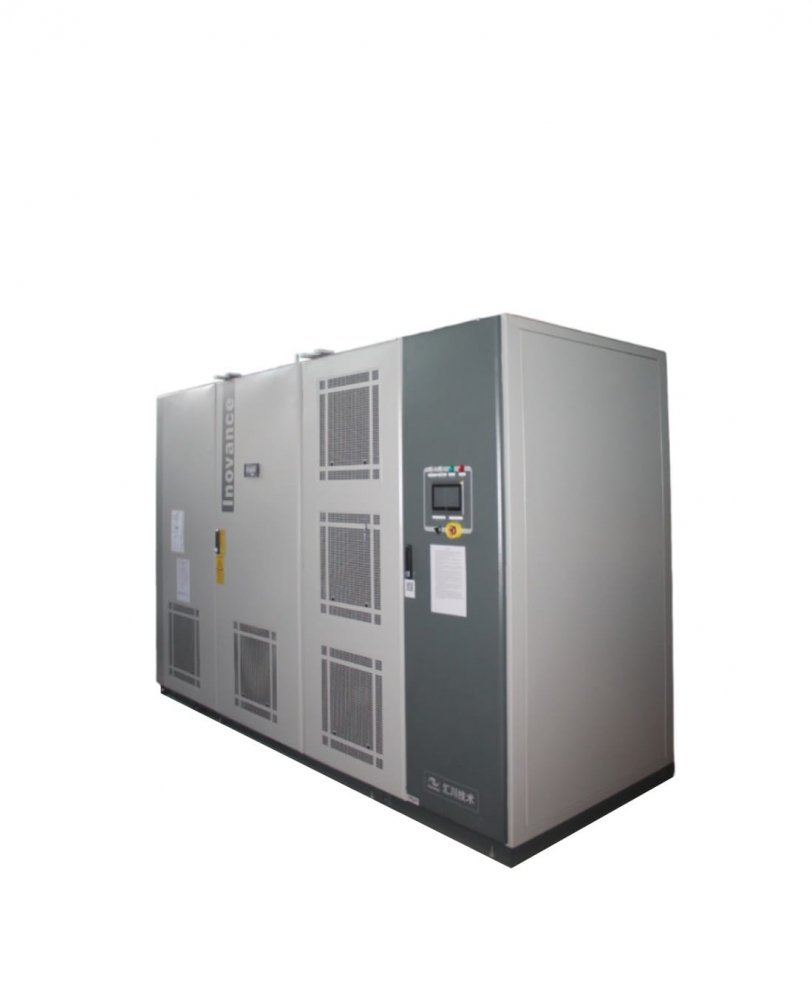

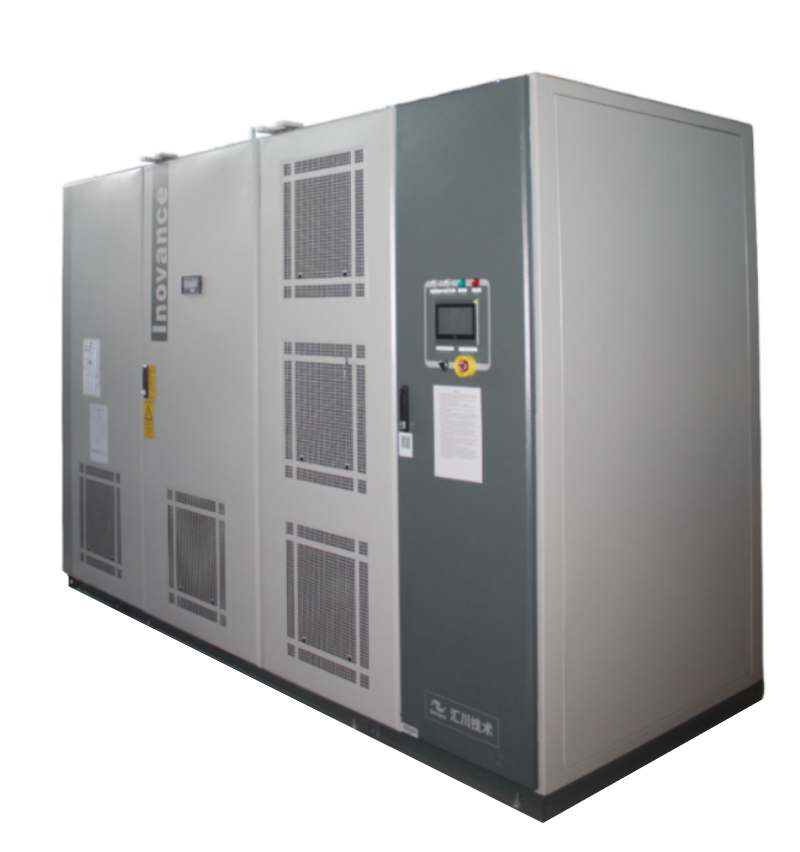

Inovance HD9x – это современный промышленный преобразователь частоты высокой производительности с векторным управлением, предназначенный для работы с асинхронными и синхронными двигателями мощностью до 12,5МВА. Структура последовательного соединения силовых ячеек позволяет получить максимальное выходное напряжение 13,8кВ. HD9x имеет расширенные функции управления и высокую надежность. Преобразователи HD9x удовлетворяют требованиям по энергосбережению и регулированию скорости для машин общего назначения, таких как вентиляторы и насосы крупного и среднего размера.
Типовыми областями применения преобразователей HD9x являются электроэнергетика, металлургия, нефтехимическая и горнодобывающая промышленность, производство цемента, целлюлозно-бумажная промышленность, а также объекты инфраструктуры городов.
|
Двухквадрантные. Мощность преобразователя частоты
|
230-8000 кВА при 6 кВ, 280-14000 кВА при 10 кВ |
|
Четырёхквадрантные. Мощность преобразователя частоты
|
315-4000 кВА при 6 кВ, 315-5000 кВА при 10 кВ |
|
Диапазон частоты сети
|
50/60 Гц ±10% |
|
Коэффициент мощности
|
≥0.95 (при нагрузке более чем 20%) |
|
Гармоники тока
|
≤2%; в соответствии со стандартами IEEE519-1992 и GBT14549-93 |
|
Диапазон выходной частоты
|
от 0 до 50/60 Гц; Макс. 330 Гц; от 120 Гц требуется настройка |
|
Двухквадрантные. Диапазон скорости
|
40:1 скалярное управление, 100:1 бездатчиковое векторное управление, 200:1 векторное управление с датчиком |
|
Четырёхквадрантные. Диапазон скорости
|
100:1 бездатчиковое векторное управление, 200:1 векторное управление с датчиком |
|
Двухквадрантные. Момент
|
> 750 рад/с |
|
Четырёхквадрантные. Момент
|
±0.5 % (бездатчиковое векторное управление), ±0.01 % (векторное управление с датчиком) |
|
Начальный момент
|
0.5 Гц /150 % (бездатчиковое векторное управление), 0 Гц /180 % (векторное управление с датчиком) |
|
Тип преобразователя частоты
|
Каскадный преобразователь частоты среднего напряжения; силовые ячейки со звеном постоянного тока |
|
Тип управления
|
Cкалярное управление, бездатчиковое векторное управление, векторное управление с датчиком |
|
Двухквадрантные. Выпрямитель
|
Трёх-фазный диодный выпрямитель (схема «полный мост») |
|
Четырёхквадрантные. Выпрямитель
|
Управляемый выпрямитель |
|
Двухквадрантные. Инвертор
|
Инвертор на IGBT модулях |
|
Четырёхквадрантные. Инвертор
|
Многоуровневый |
|
Время разгона/торможения
|
0.1 - 6500.0 c |
|
Способ управления
|
Местный/ Удаленный |
|
Структура управления
|
АРМ, ЧМИ, ЦСП, ППВМ, ПЛИС |
|
ЧМИ
|
Сенсорный дисплей/ LCD |
|
КПД установки
|
≥ 97 % |
|
Защита инвертора
|
Предохранители на вводе силовой ячейки |
|
Изоляция
|
Используется оптический кабель |
|
Входной фильтр
|
не требуется |
|
Выходной фильтр
|
не требуется |
|
Установка КРМ
|
не требуется |
|
Защита силовой ячейки
|
Защита от повышенного напряжения, пониженного напряжения, потери фазы, перегрева, перегрузки, потери связи |
|
Защита системы
|
Защита двигателя от перегрузки, от КЗ, от замыкания на землю, от повышенного напряжения и тока, от небаланса сети, сигнализация ошибки системы охлаждения, перегрева инвертора и т.д. |
|
Двухквадрантные. Среднее время между неполадками
|
50 000 ч |
|
Четырёхквадрантные. Среднее время между неполадками
|
75 000 ч |
|
Интерфейсы связи
|
CANbus, Modbus, PROFIBUS (по спец. заказу) |
|
Дискретные входы
|
10 релейных входов |
|
Дискретные выходы
|
16 релейных выходов |
|
Аналоговые входы
|
х 4: 4 - 20 мА или 0 - 10 В |
|
Аналоговые выходы
|
х 5: 4 - 20 мА или 0 - 10 В |
|
Окружающая Среда
|
Внутри помещения |
|
Температура
|
- 10 ˚С до +40 ˚С (При пониженной мощности до 50 ˚С) |
|
Влажность
|
5 %- 95 %, без конденсата |
|
Высота установки
|
≤ 1000 м (При пониженной мощности ≥ 1000 м) |
|
Уровень шума
|
≤ 75 дБ |
|
Тип охлаждения
|
Принудительное воздушное |
|
Тип исполнения шкафа
|
GGD |
|
Ввод/вывод кабеля
|
Ввод/ вывод - сверху/ снизу (оговаривается заранее) |
|
Напряжение управления
|
380 В АС, 4-х проводная схема |
