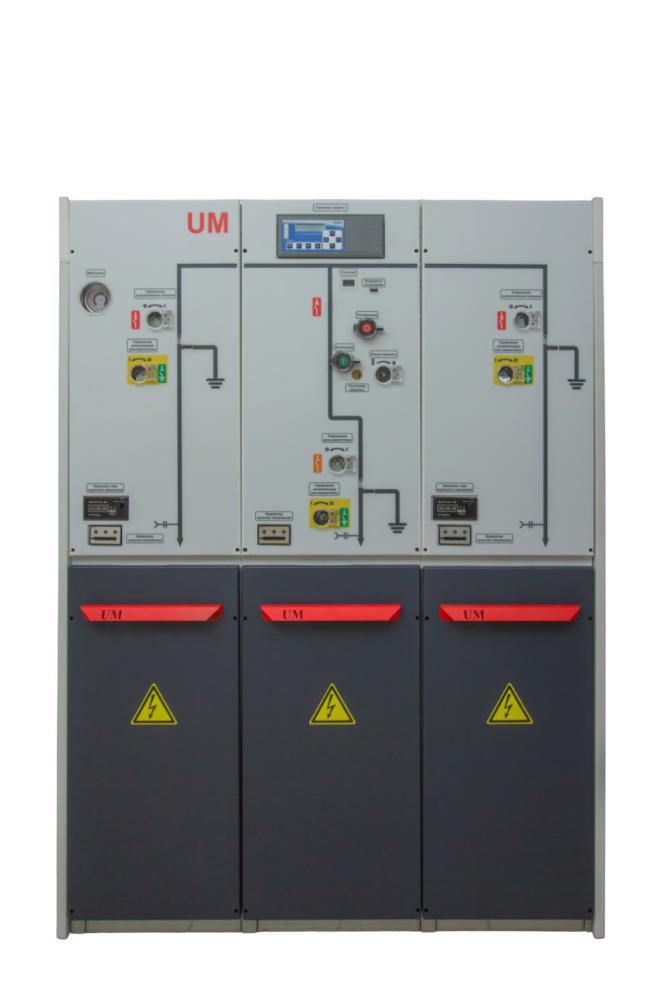

UM – это компактное устройство с элегазовой изоляцией, предназначенное, для приема и распределения электрической энергии в сетях с изолированной нейтралью, номинальным напряжением 6-20кВ.

Конструктивные решения

Моноблок UM оснащён герметичным баком из нержавеющей стали, внутри которого размещены от 1 до 4 встроенных функциональных блока со сборными шинами и коммутационными аппаратами. Бак заполнен элегазом, находящимся под избыточным давлением. Такая конструкция обеспечивает высокий уровень надежности (до 30 лет непрерывной работы) и безопасности персонала.

Сверху, за передней панелью, расположен отсек вторичных цепей с системой приводов для каждого из функциональных блоков. Передняя панель оснащена элементами управления, индикаторами, блоками релейной защиты и сигнализацией режима работы функций моноблока.

Моноблок UM может оснащаться РЗА подходящей по требуемому набору защит. Возможно исполнение без оперативного тока при использовании РЗА с автономным питанием.

Для подключения кабеля, КРУЭ UM оснащается специальными проходными изоляторами, внутри которых находится проводник, залитый в диэлектрический компаунд. Дополнительно в компаунде располагается емкостный делитель, передающий сигнал на индикатор наличия напряжения.

Типовая линейка моноблоков UM предусматривает следующие конфигурации моноблоков:

NE – не расширяемый (2-4 функции в свободной конфигурации);

RE – расширяемый вправо (1-4 функции в свободной конфигурации);

LE – расширяемый влево (1-4 функции в свободной конфигурации);

DE – расширяемый в обе стороны (1-4 функции в свободной конфигурации);
