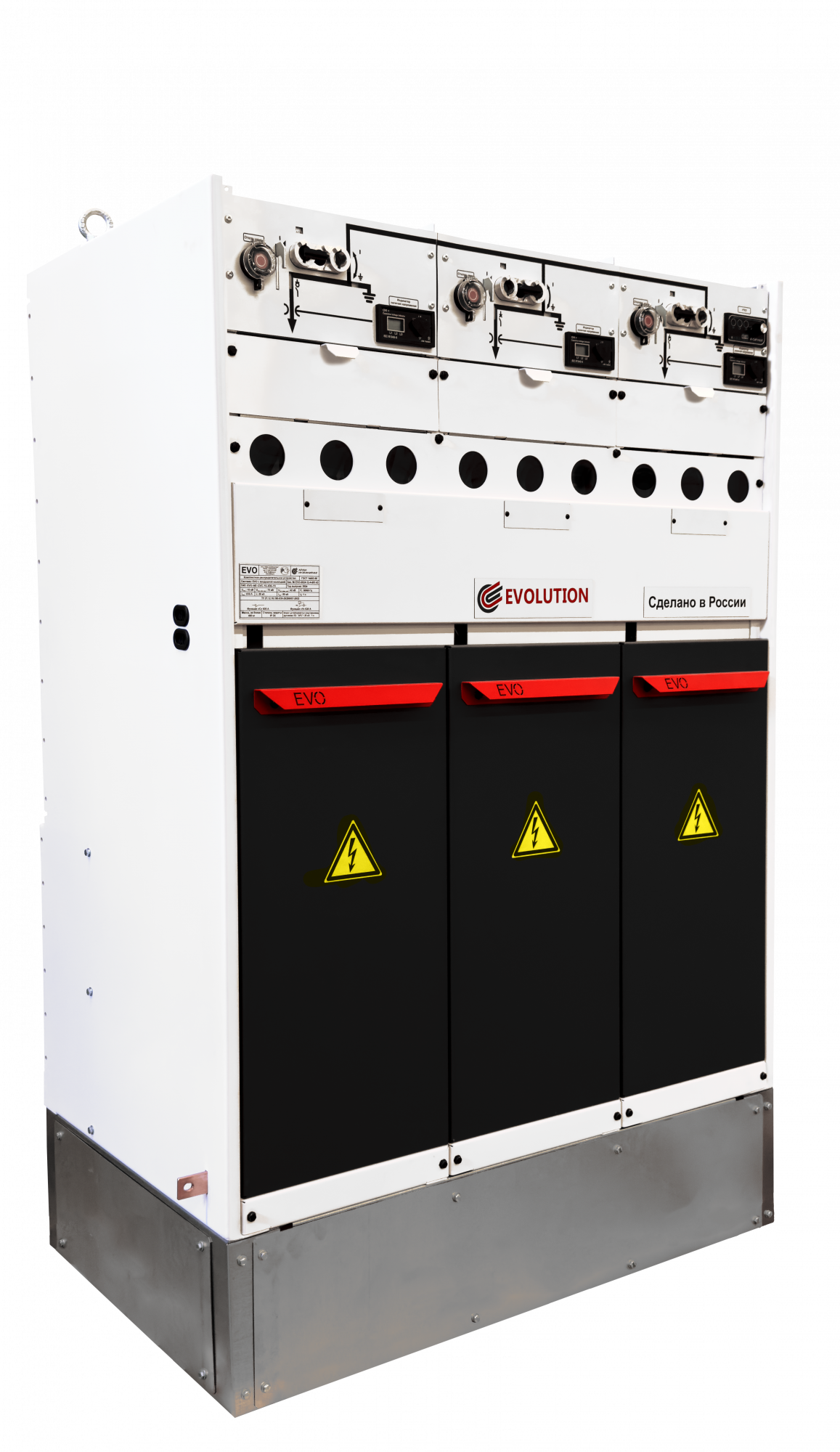

КРУ EVOLUTION это серия распределительных устройств моноблочного и модульного исполнения с твердотельной изоляцией без использования элегаза, предназначено для приема и распределения электрической энергии в сетях напряжением 6…20 кВ

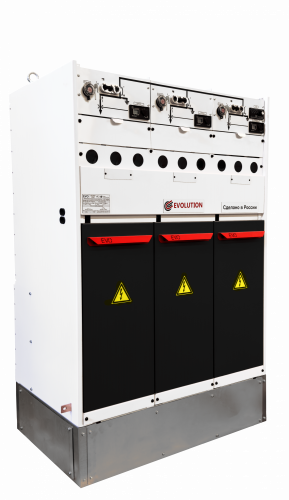

В моноблочном исполнении, КРУ EVOLUTION представляет собой устройство, совмещающее в себе от одной до пяти функций:

- Силовой выключатель (V)

- Выключатель нагрузки (С)

Моноблочное исполнение прекрасно себя зарекомендовало в решениях с ограниченным пространством, например, трансформаторные подстанции. Отличительной чертой КРУ EVOLUTION в таком исполнении, является возможность свободной комбинации функций внутри одного моноблока, а также возможность расширения (вправо/влево) и стыковки, в том числе с ячейками в модульном исполнении.

КРУ EVOLUTION имеет эргономичную конструкцию, с удобной высотой обслуживания и подключения кабелей

Каждая ячейка КРУ в своём составе имеет:

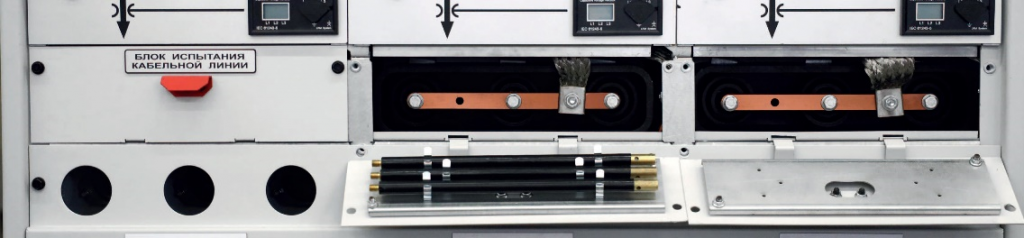

1. Блок испытания кабельных линий, позволяющий проводить испытания без оперативных переключений кабельных наконечников и отсоединения кабельных адаптеров.

2. Силовой блок, размещённый в герметичном отсеке.

Коммутационный аппарат «3в1» - Одно устройство, выполняющее все необходимые функции (отключение, разъединение, заземление)

Герметичный отсек оснащается индикатором влажности. Изменение цвета индикатора, позволяет оперативному персоналу своевременно реагировать на факт разгерметизации силового отсека и принимать соответствующие меры.

Ячейки предназначены для установки внутри помещений с естественной вентиляцией при соответствии условий окружающей среды следующим показателям:

- Диапазон температуры окружающей среды от -25°С до +40°С.

- Относительная влажность воздуха до 90%

- Высота установки над уровнем моря до 4 000 м.

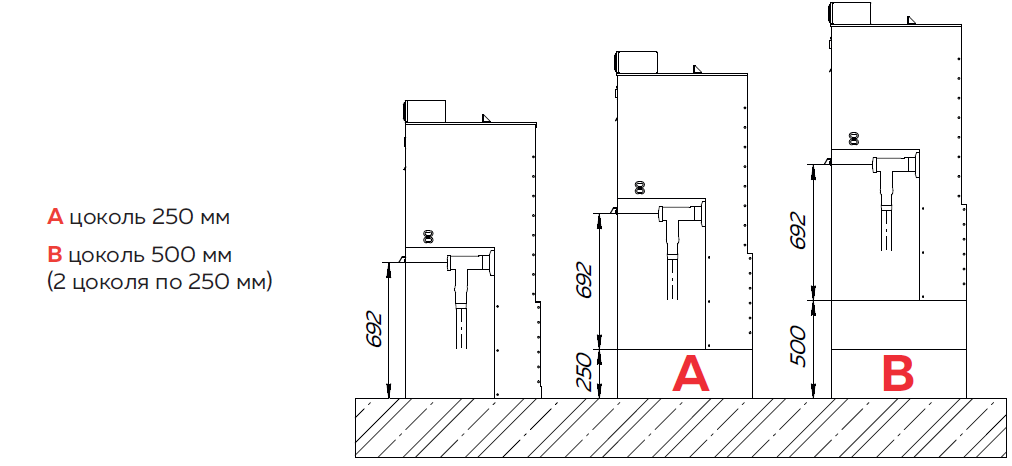

3. Отсек кабельных присоединений. В отсеке расположены изоляторы тип С. Подключение кабеля производится при помощи термоусадочного адаптера. Высота точки подключения 700мм. Предусмотрена возможность подключения двух кабелей на фазу. Дверь кабельного отсека оснащена блокировкой, предотвращающей от ошибочных действий персонала. Подвод кабелей к распределительному устройству может осуществляться спереди , сзади, слева и справа. Если строительная часть выполнена без кабельных каналов, то следует применять КРУ укомплектованные цоколем.

КРУ EVOLUTION оборудованы высоковольтными выводами (бушингами) типа С, согласно стандарту EN 50181.

Характеристики вывода: 630A; 20кA - 3c.

Вывод оборудован резьбой M16.

Для установки кабельного адаптера на коне кабеля следуйте инструкциям производителя соответствующих принадлежностей.
