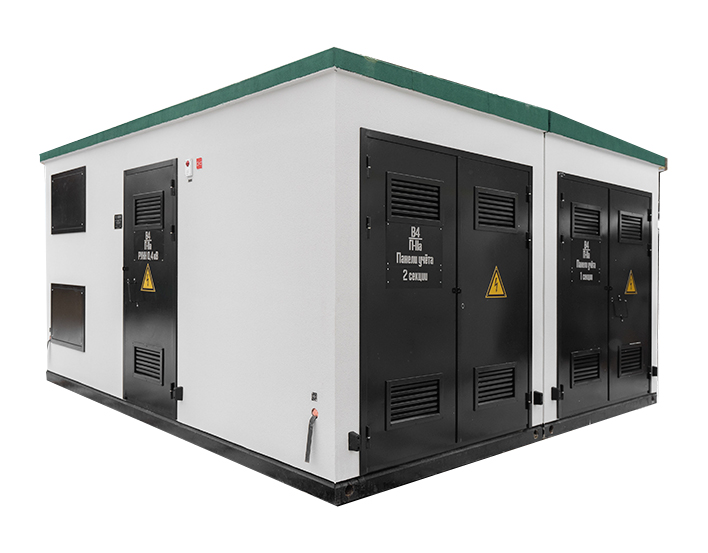

КТПБ «Исеть» представляет собой трансформаторную подстанцию полной заводской готовности с одним, двумя или более силовыми трансформаторами. Трансформаторы могут быть как масляными, так и сухими с изоляцией на основе эпоксидной смолы.
Железобетонная конструкция КТПБ «Исеть» состоит из надземной части для установки оборудования и кабельной подземной.
Подстанция включает в себя все необходимые инженерные системы: отопление, естественная вентиляция, освещение. При необходимости КТПБ может иметь системы принудительной вентиляции, кондиционирования, охранной и пожарной сигнализации.
Стандартно подключение напряжения к КТПБ производится кабелем, с вводом снизу. Возможно подключение к воздушной линии электропередач.
КТПБ «Исеть» обеспечивает учёт электрической энергии.
Предусмотрена возможность дистанционного управления выключателями на низкой и высокой стороне (опция).
Преимущества:
- Короткие сроки монтажа
- Малые габариты.
- Индивидуальное исполнение.
- Удобное и безопасное обслуживание
- Вандалоустойчивость.
- Сейсмостойкость до 9 баллов.
- Срок службы КТПБ «Исеть» не менее 25 лет.
Комплект поставки:
- Надземные модули КТПБ с инженерными сетями
- Подземные (кабельные) модули КТПБ с кабель-каналами
- Распределительное устройство высокого напряжения (РУВН)
- Кабельные силовые перемычки:
- Шкафы питания собственных нужд (ШСН)
- Щитки тепловой защиты трансформаторов (при заказе сухих силовых трансформаторов)
- Комплект средств индивидуальной защиты
- Техническая документация на КТПБ
Доп. комплектация:
- Система телемеханики
- Система оперативного тока
- Система пожарного оповещения
- Охранная сигнализация
- Системы кондиционирования и принудительной вентиляции
|
Мощность силового трансформатора, кВА
|
100-3150 |
|
Номинальное напряжение на стороне ВН, кВ
|
6,10,20 |
|
Номинальное напряжение на стороне НН, кВ
|
0.4, 0.69 |
|
Номинальный ток сборных шин на стороне ВН, А
|
630, 1250 |
|
Номинальный ток сборных шин на стороне НН, А
|
до 6300 |
|
Ток электродинамической стойкости на стороне ВН, кА
|
до 125 |
|
Ток термической стойкости на стороне ВН, кА
|
21 |
|
Ток электродинамической стойкости на стороне НН, кА
|
до 300 |
|
Ток термической стойкости на стороне НН, кА
|
до 130 |
|
Срок службы
|
не менее 25 лет |
|
Температура окружающего воздуха, °С
|
-60…+40°С |
|
Огнестойкость по ГОСТ 30247-94
|
EI90 |
|
Класс конструктивной пожарной опасности
|
С0 |
|
Класс опасности строительных конструкций
|
К0 |
|
Категория по взрывной и пожарной опасности
|
Д |
|
Категория помещений
|
В4 |
|
Степень огнестойкости
|
IV (II-III по требованию заказчика) |
|
По виду применяемых трансформаторов
|
масляные/сухие |
|
Сейсмическая стойкость по шкале MSK-64
|
До 9 баллов |
|
Технические условия
|
ТУ 3412-001-26286057-2019 |
|
Климатическое исполнение, стойкость к воздействию внешних сред. ГОСТ 15150-69 и ГОСТ 15543.1-89
|
У1 и УХЛ1 |
